Pitná fontánka AFO 04

Podrobný popis

AFO 04 je nerezová závesná pitná fontánka moderného dizajnu. Vyrábaná je v dvojitej povrchovej úprave: miska matná  a plášť kartáčovaný. Vďaka svojmu zaujímavému vzhľadu sa hodí do verejných priestorov ako sú športoviská, parky, námestia, obchodné centrá, fitnes a wellness centra, ale aj školy a škôlky.

Fontánka  sa ovláda tlačným ventilom rovnako ako je tomu u AFO 01. Voda tečie po dobu stlačenia ventilu a ešte nastavenú dobu po jeho pustení, čím dochádza k opláchnutiu trysky.

Prívod vody je prevedený flexibilnou hadicou, sifón je tvorený pružnou flexibilnou spojkou. Pružné prevedenie prívodu vody i odpadu umožňuje variabilné a bezproblémové pripojenie fontánky  aj jeho ľahkú demontáž.

Fontánka  AFO 04 je vyrobené z nerezovej ocele triedy AISI 304, fontánka  AFO 04.CL z nerezovej ocele triedy AISI 316.

Kompletná dodávka:

• nerezový plášť
• tlačný ventil
• rohový ventil s filtrom
• závesná konzola
• sifón
• pripojovacie hadice
• upevňovací materiál

Inštalácia nerezovej fontánky:

Stavebná pripravenosť pre montáž:

• Pripravený prívod vody - Tr 1/2" podľa obrázku
• Pripravený odpad pre novodurovú flexibilnú spojku d=40
• Vzhľadom k pružnému prevedeniu prívodu i odpadu fontánky sú pripojovacie kóty na obrázku iba doporučené. Prívod i odpad možno prispôsobiť podľa potreby.

Požiadavky:

• Pripravený prívod vody - G 1/2"
• Pripravený odpad d = 40 mm

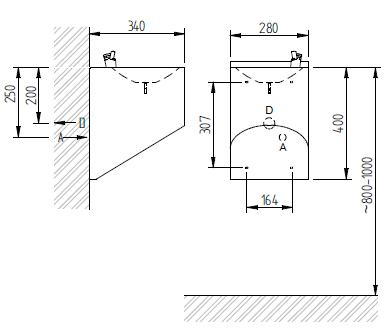

Schéma:

• A – prívod vody G 1/2" vnútorný
• D – odpad d = 40 mm

Schéma zavesenia:

Montáž fontánky:

• Pomocou vrtov a hmoždiniek pripevniť upevňovaciu konzolu na stenu a zavesiť fontánku
• Pripojiť prívodnú hadicu s rohovým ventilom na prívod vody - trubku 1/2"  s vnútorným závitom
• napojiť flexibilnú odpadovú hadicu na odpadové potrubie
• Upevniť spodnú časť fontánky do pripravených hmoždiniek
• Skrutkou v spodnej časti výtokové trysky nastaviť prietok vody tak, aby prúd vytekajúcej vody mieril
  približne do stredu misky

V prípade inštalácie fontánky volajte 0907 503 133  alebo píšte na mail predaj@marlus.sk
