Pitná fontánka AFO 03
Súvisiaci tovar
Podrobný popis
Pitná fontánka AFO 03
- desingová pitná fontánka pre umiestenie ako do interiéru, tak i do exteriéru. Fontánku je na zimu možné jednoducho odmontovať tak, aby nedošlo k zamrznutiu tlačného ventilu a jeho zničeniu.
Telo fontánky je kuželovité, čím mu udeľuje nevšedný tvar a fontánka tak môže tvoriť zaujímavý doplnok desingových interiérov verejných budov. Citlivá kombinácia povrchových úprav kefovaním, pieskovaním a chromovaného lesku dotvára výnimočnosť tohto produktu vo vašich priestoroch.
Pitná fontánka je vyrobená z nerezovej ocele triedy ČSN 17240 (AISI 304).
Tiež je možné vyrobiť fontánku z nerezu odolnému voči chlóru, pre umiestnenie k bazénom.

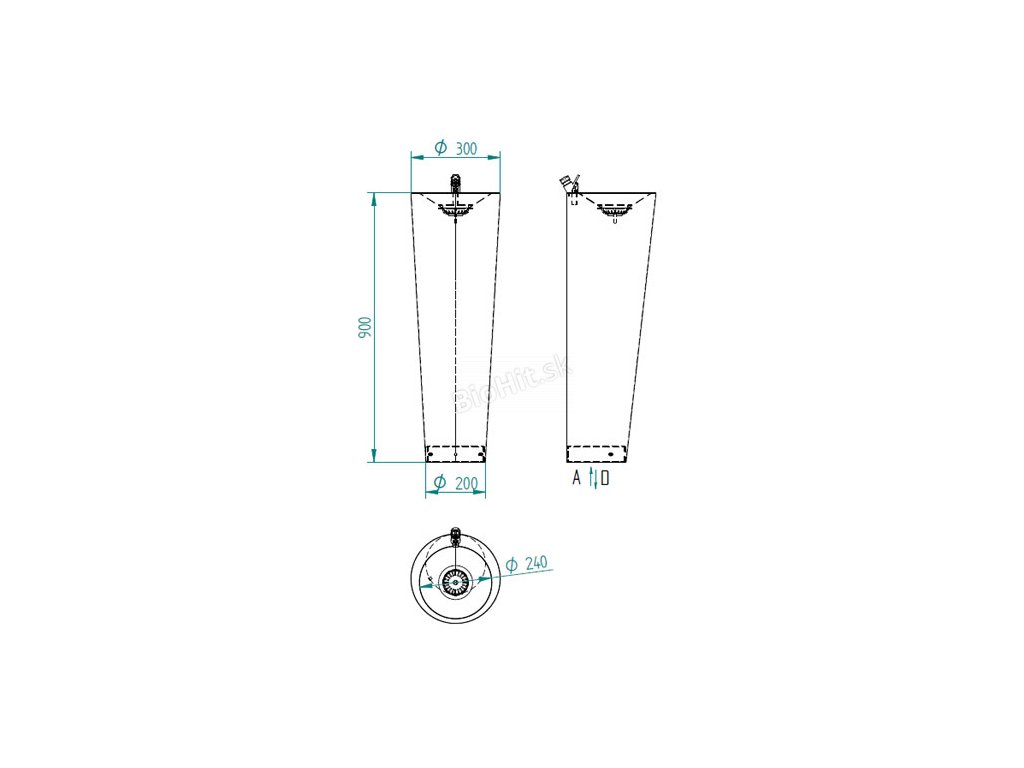

| Technické údaje Fontánka MARLUS AFO3 | ||
| Rozmery | 980 mm x d 300 mm (vrch) x d 200 mm (spodok) | |
| Odpad | d = 40 mm | |
| Prívod vody | G 1/2" | |
| Tlak vody | 0,2 - 0,6 MPa | |
Kompletná dodávka:
- nerezová pitná fontánka
- tlačný ventil s tryskou
- flexibilný hadicový odpad
- upevňovací a pripojovací materiál
Stavebná pripravenosť pre montáž:
1. Pripravený prívod vody G 1/2 "a odpad ukončený hrdlom d 40
mm - obaja v úrovni podlahy, alebo do 10 cm nad ňou, osová
vzdialenosť medzi prívodom vody a odpadom smie byť max. 70 mm
2. V prívode vody musí byť osadený filter pre odstránenie
mechanických nečistôt z vody, ktorým sa výrazne zvýši
spoľahlivosť tlačného ventilu.
3. Vzhľadom na pružné vykonanie prívodu aj odpadu fontánky, možno
je vyviesť podľa potreby, v medziach pohyblivých prívodov fontánky.
Montáž fontánky:
1. Demontovať kotvovú prírubu z fontánky - odskrutkovaním 3 skrutiek
v spodnej časti
2. Túto prírubu nasadiť prívodnú a odpadovú trúbku, označiť kotvové body v podlahe - pozor na jej
správnu orientáciu - náustok nie je symetrické.
3. Pomocou vhodnej chemickej malty zalepiť priložené závitové tyče do vyvŕtaných dier
4. Pripojiť prívodnú hadicu s guľovým ventilom na prívod vody
5. Napojiť flexibilné odpadovú hadicu na odpadové potrubie
6. Pomocou guľového ventilu nastaviť maximálny prietok vody vytekajúcou tryskou - dodatočne (bez
demontáže fontánky) je možno obmedziť prietok vody skrutkou v spodnej časti trysky.
7. Na priskrutkovanú konštrukciu nasadiť nohu fontánky - pozor na možné priškrtenia hadíc.
8. Upevniť nohu fontánky ku konštrukcii pomocou priložených skrutiek
Dodatočné parametre
| Kategória: | Pitná fontánka |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 12 kg |
| Rozmery: | 900 x d 300 (vršek), d 200 (spodek) mm |
| Prívod vody: | G 1/2“ |
| Odpad: | d = 40 mm |
| Tlak vody: | 0,2 - 0,6 MPa (doporučený 0,3 MPa) |
